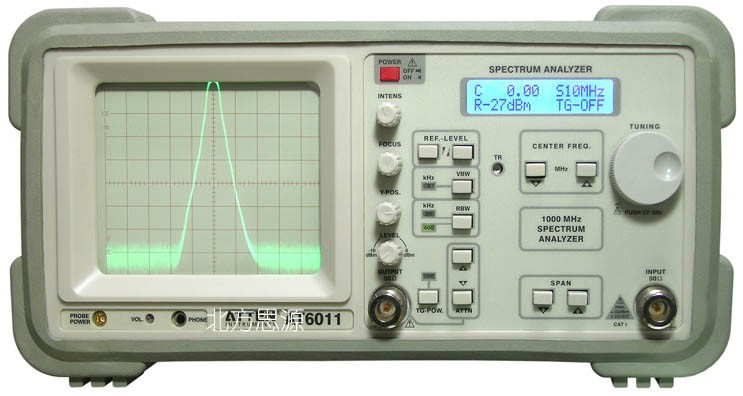

AT6000系列 频谱分析仪
产地: 广东
重量: 约8.5Kg
尺寸: 38×29×13cm
- 可以很好的对遥控器、对讲机、测量发射接收机、无绳电话、有线电视CATV及通讯机等有线、无线系统进行检查及信号频率的分析比较。
- 可以检测手机射频电路的本振信号，中频信号、发射信号等。检修手机不入网故障点，十分快捷和准确。
- 通常显示没有处理过的原信号的信息，电压、功率、周期、波形、边带和频率。频谱分析仪" title="频谱分析仪">频谱分析仪常用的测量有：谱波失真，双音交调" title="交调">交调失真和杂波探测。
- 电磁兼容测试（EMC）：测量各种电子设备上发射的有害电磁波的功能。另从PHOTE（耳机）插孔还可以输出AM/FM检波信号，可用来识别噪声施加影响的广播信号，从认证的角度上来说，先进行放射噪声的测量对事前的评定、研究是非常有效的测量功能。
- 还可广泛用应于教学、科研。安泰信频谱分析仪能真正看到电信号(如射频脉冲信号)用傅利叶级数展开出来的图像，教学上更容易理解，科研上更清楚。
| 型号 | AT6011[带跟踪源] | AT6010 | AT6006[带跟踪源] | AT6005 |
| 频率范围 | 0.15～1050MHz | 0.15～500MHz | ||
| 扫频" title="扫频">扫频宽度范围 | 零挡以及1～1000MHz (1-2-5分档) |
零挡以及1～500MHz (1-2-5分档) | ||
| 稳定度 | ±10ppm/年 | |||
| 老化 | ±2ppm/年 | |||
| 频率显示分辨率 | 10kHz（5 1/2 digit） | |||
| 读数精度 | ±2%*扫频宽度+5*10-3*中心频率±10kHz | |||
| 频率发生 | TCXO，DDS(数字频率合成) | |||
| 扫频宽度精度 | ±10% | |||
| 分辨率带宽 | 400kHz 、20kHz | |||
| 视频滤波器带宽 | 4kHz | |||
| 扫频时间 | 20ms | |||
|
幅度 | ||||
| 幅度范围 | -100dBm～+13dBm | |||
| 显示 | CRT，8*10div | |||
| 显示校正 | 10dB/div，对数的 | |||
| 显示范围 | 80dB(10dB/div) | |||
| 幅度频响 | 10dB衰减，零档，分辨率带宽400kHz，信号-17dBm≤±4dB | |||
| LCD显示 | 2*16字符，中心频率，扫宽，参考电平 | |||
| 输入衰减器 | 0～40dB(4*10dB) | |||
| 精度(输入衰减) | ≤±2dB/10dB | |||
| 参考电平范围 | -27dBm～+13dBm(每级10dB) | |||
| 最小平均噪声 | ≤-90dBm(RBW20kHz VBW4kHz) | |||
| 三阶交调 | 在-27dBm时2个信号， ＞3MHz间隔：≤-60 dBc | |||
| 2次谐波抑制 | -27dBm，0dB衰减，≤-50dBc | |||
| VSWR(衰减≥10dB) | typ. 1.5：1 | |||
| 参考电平精度 | 500MHz，-27dBm，零档， RBW400kHz：±2dB |
250MHz（CF），零档，RBW400kHz：±2dB | ||
| 信号输入 | ||||
| 阻抗 | 50ΩN(F)连接器 | |||
| 最大" title="最大">最大持续RF输入电平 | 10～40 dB衰减：+20 dBm（0.1W）0 dB 衰减：+10 dBm | |||
| 最大DC 输入电压 | ±25V | |||
| 电源对AZ530 探头 | 6VDC | |||
| 音频输出 | 3.5mmφ，话筒连接器 | |||
| 滚动控制输入 | 中心频率 | |||
| 跟踪信号发生器[AT6011][AT6006] | ||||
| - |
阻抗: 50Ω N(F)连接器 | |||
